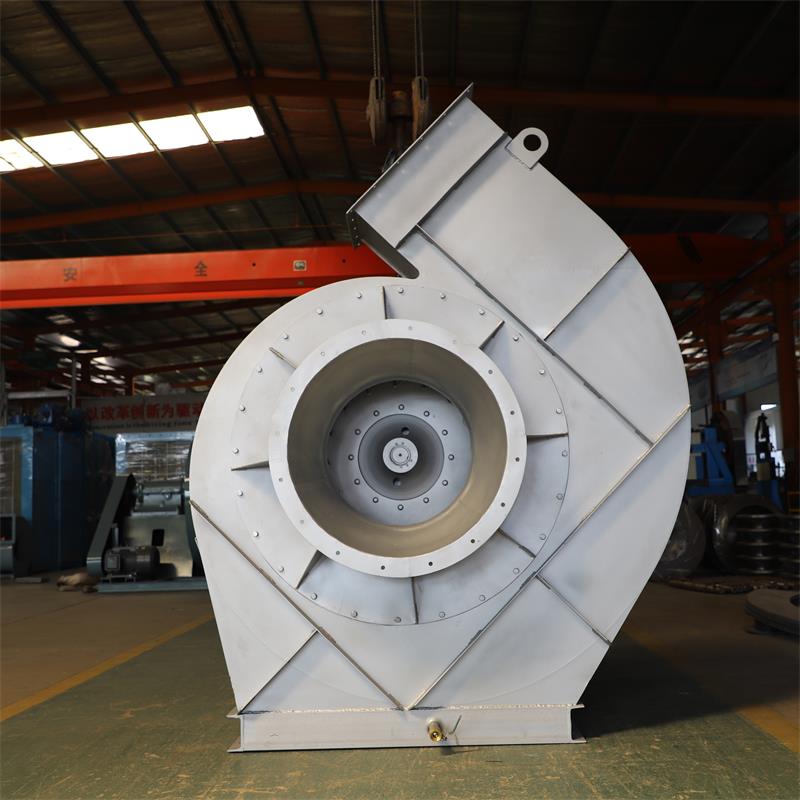

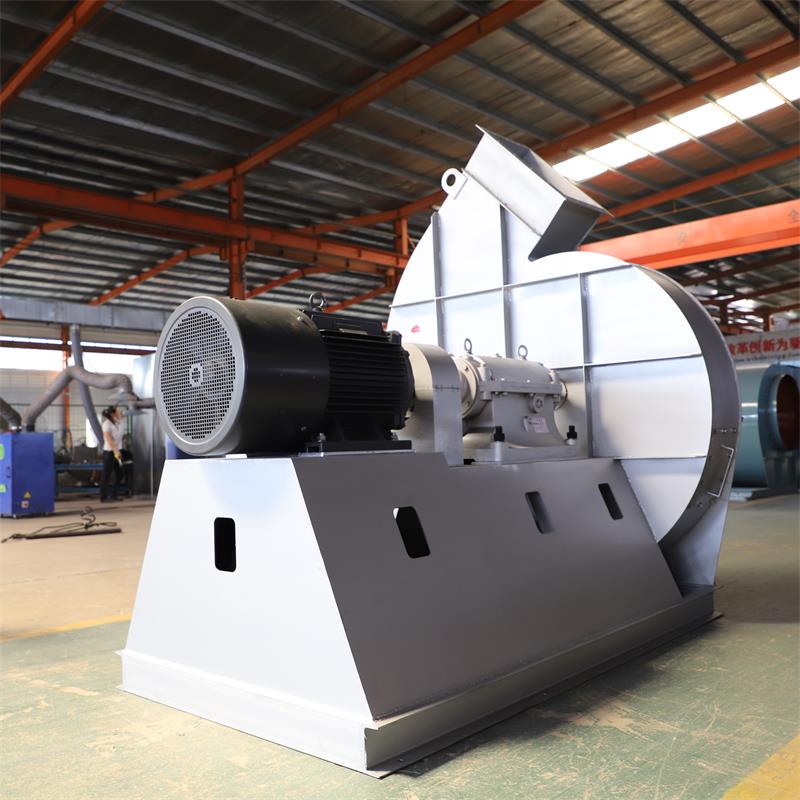

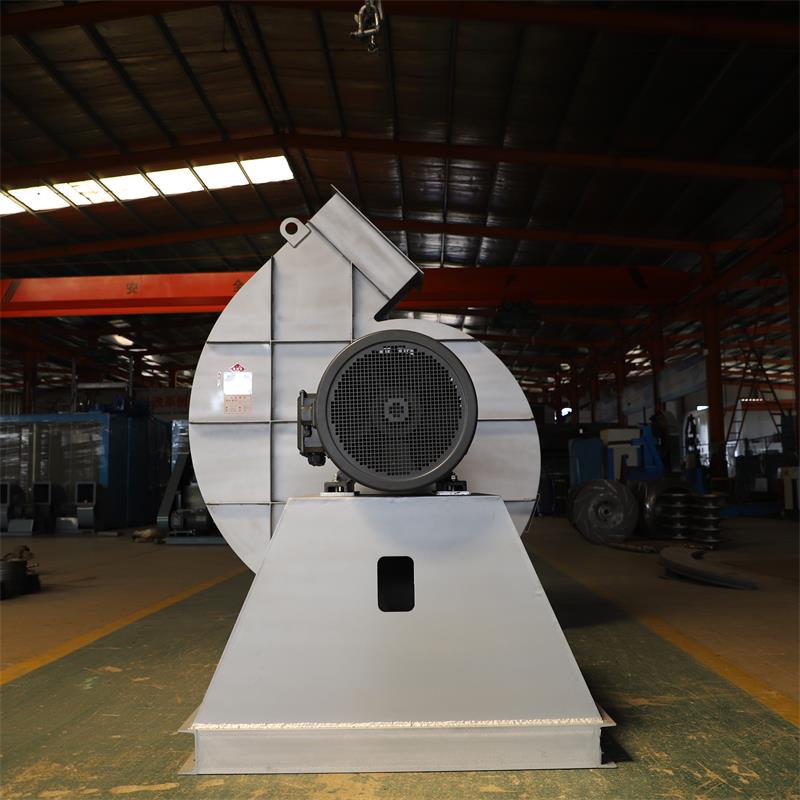

高壓離心風機：7-41 NO.12.5D不銹鋼、250度高溫鍋爐引風機。
本產品是蒸發量0.5-10t/h和各類工業鍋爐的引風機，有左旋和右旋兩種形式均為單吸入，出風口位置“左”“右”0°、90°、180°、270°四種角度，本產品可與工業爐配套選用。
風機的傳動方式有C、D兩種。該風機具有良好的氣體性，葉輪、皮帶輪均經嚴格的靜、動平衡校正，故運行平衡、振動小、效率高、壽命長等特點。廣泛應用于工礦企業，大型建筑、賓館、酒樓等室內通風換氣、排煙、鍋爐通風。

風機主要由葉輪。機殼、進風口、調節門及傳動部分組成。

      ⑴葉輪由12葉片后傾機翼斜切的葉片焊接于錐弧形的前盤與平板形的后盤中間。由于采用了機翼葉片，保證了風機高效率、低噪聲、高強度。葉輪經靜、動平衡校正，故運轉平穩。同一機號的通、引風機葉輪結構相同。

      ⑵機殼是用普通鋼板焊接而成的蝸形體。單吸入風機的機殼作成三種不同形式（№8～12機殼做成整體結構，不能拆開，№14～16機殼做成兩開式，№18～28機殼作成三開式）。對引風機、蝸形板作了適當加厚以防磨。

      ⑶收斂、流線型的進風口制成整體結構，用螺栓固定在風機入口側。

      ⑷用來調節風機流量的裝置，軸向安裝在進風口前面。調節范圍由0°（全開）到90°（全閉）。調節門的扳把位置，從進風口方向看在右側，對右旋風機扳把由下往上是由全閉到全開方向。對左旋風機，扳把由上往下是由全閉到全開方向。

     ⑸傳動部分的主軸由鋼制成，本風機均采用滾動軸承。軸承箱有兩種形式：№8～16用整體的筒式軸承箱；№18～28用二個獨立的枕式軸承箱。軸承箱上裝有溫度計和油位指示器（僅引風機）。潤滑油采用30號機械油，加入油量按油位標志的要求。№8～16整體筒式軸承箱如采用干油時，在軸承箱內滾珠一側應加擋油板，其固定槽已予制。引風機備有水冷卻裝置，因此。須加裝輸水管，耗水量隨氣溫不同而異，一般按0.5～1m3/h考慮。
